CBD Mesin Minyak Pengisian Automatik SATU Mesin Suntikan Minyak Jarum

Mesin suntikan minyak ini direka khas untuk suntikan minyak pengabut, yang menampilkan kecekapan dan ketepatan yang tinggi.
Ia mengamalkan sistem bergerak x, y, z - paksi yang maju, yang boleh secara fleksibel menyesuaikan kedudukan suntikan minyak untuk memenuhi keperluan suntikan minyak atomizers spesifikasi yang berbeza. Peralatan ini dilengkapi dengan peranti kawalan kelantangan cecair yang tinggi. Kesalahan ketepatan kelantangan cecair (strok diberi nilai) adalah kurang daripada atau sama dengan 1%, dan kesilapan ketepatan volum cecair (kebolehulangan) adalah antara 0. 3%- 0. Melalui antara muka operasi yang mesra pengguna, pengendali boleh dengan mudah menetapkan parameter kedudukan suntikan minyak dan parameter operasi lain. Lembangan penyimpanan minyaknya mempunyai kapasiti maksimum 1300ml, mengurangkan masalah bahan bakar yang kerap.
Pada masa yang sama, peralatan menggunakan cecair berkualiti tinggi - menghubungi bahan, termasuk aloi aluminium, silikon, dan keluli tahan karat, memastikan kualiti produk minyak dan ketahanan peralatan. Ia sesuai untuk perusahaan pengeluaran skala besar, yang dapat meningkatkan kecekapan pengeluaran dan mengurangkan kos pengeluaran dengan berkesan.

Hantar pertanyaan

pengenalan produk

Kaedah operasi asas

01.

Kaedah penempatan dulang pengabut:

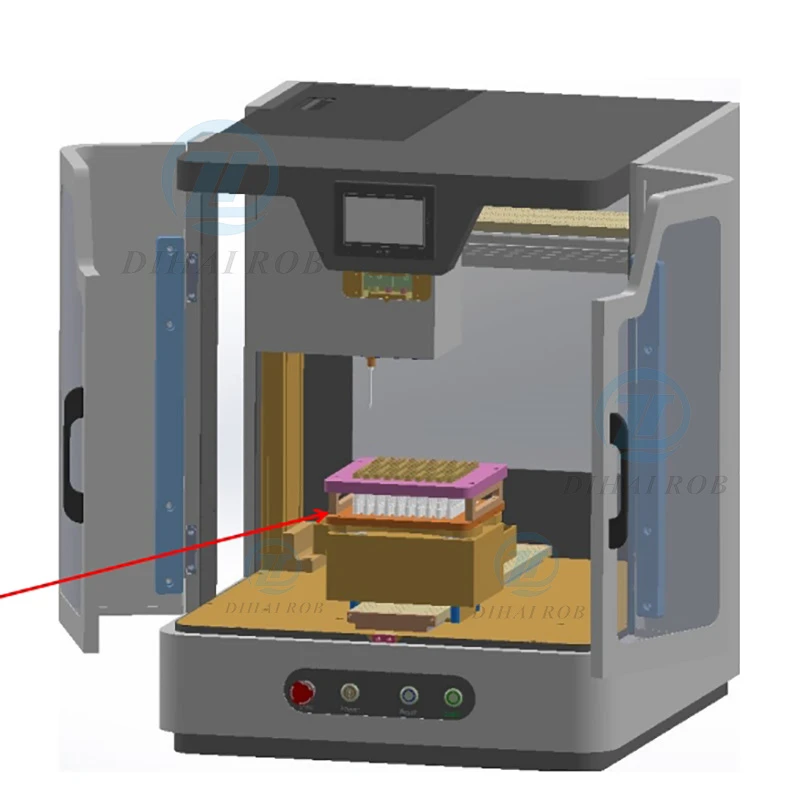

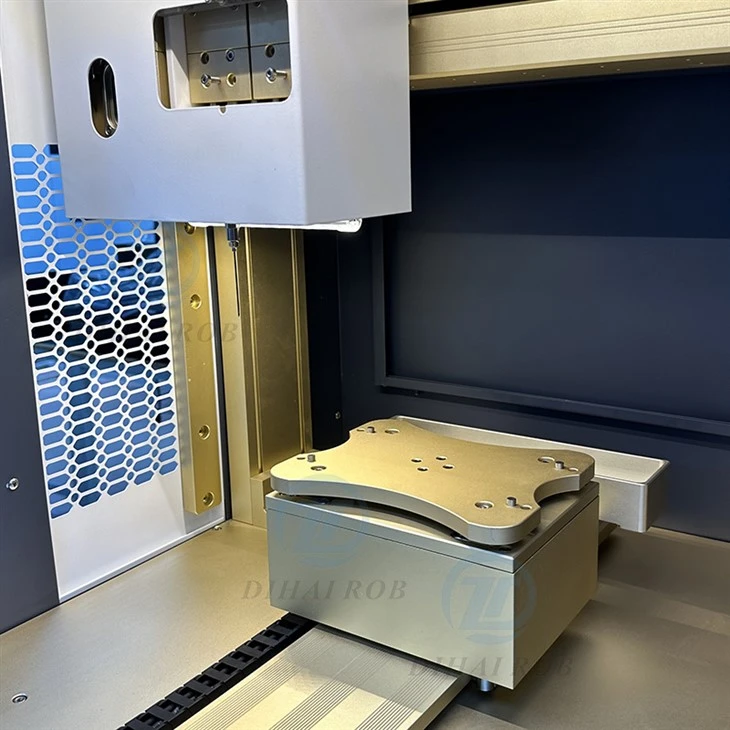

Letakkan dulang pengabut di kerusi dulang, menyelaraskan empat lubang kedudukan di dulang dengan empat pin kedudukan di kerusi dulang, seperti yang ditunjukkan dalam angka tersebut.

02.

Penetapan Parameter Posisi Atomizer:

Di halaman utama antara muka operasi, klik "Reset" untuk menetapkan semula semua paksi bergerak, dan kemudian masukkan antara muka operasi sistem MHI - beroperasi manual.

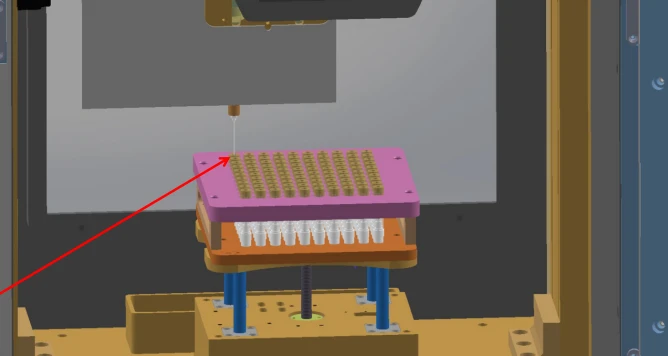

Mengendalikan paksi x, y, dan z untuk bergerak dan memerhatikan kedudukan suntikan minyak jarum suntikan dan pengabut pertama, seperti yang ditunjukkan dalam angka tangan kanan.

Nota: Panjang jarum suntikan minyak yang digunakan untuk atomizers panjang yang berbeza adalah berbeza. Jika panjang pengabut kurang dari 40mm, gunakan picagari panjang; Jika panjang pengabut lebih besar daripada 100mm, gunakan jarum suntikan pendek.

Parameter Prestasi Utama

Nama Projek	Parameter
Voltan input (v)	Single - Fasa AC110VAC 60Hz
Kapasiti Kuasa Input (Kuasa)	1.2kW
Julat pengukuran suhu	0 - 120 ijazah, ketepatan 2%
Dimensi peralatan	620x670x800 (Unit: Sila jelaskan, biasanya dalam mm)
Berat peralatan	160kg
Keadaan alam sekitar	Suhu 0 - 100 darjah
Ketepatan kelantangan cecair (strok diberi nilai)	Ralat kurang daripada atau sama dengan 1%
Ketepatan kelantangan cecair (kebolehulangan)	Ralat 0. 3% - 0. 7%
Kapasiti maksimum lembangan penyimpanan minyak	1300ml
Penggerak omboh yang diberi nilai omboh	0.9N.m
Spesifikasi kapasiti suntikan	0. 2 - 7 ml
Cecair - Bahan menghubungi	Aloi aluminium, silikon, keluli tahan karat

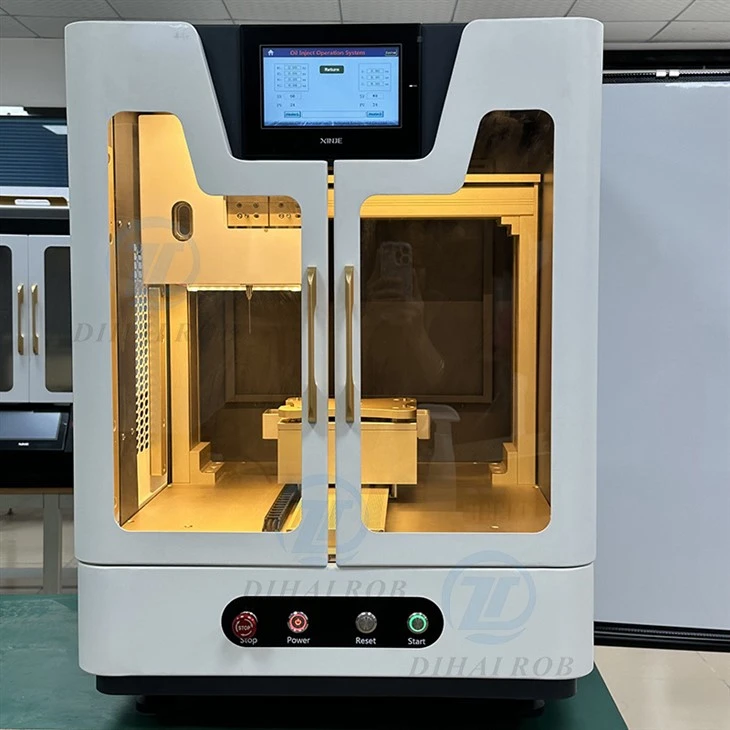

Gambaran Keseluruhan Peralatan

01.

Nombor siri	Nama
1	Penutup flip atas
2	Tangki simpanan minyak
3	Pintu depan 1
4	Pintu sebelah
5	Pam suntikan minyak
6	Kotak Penerimaan Minyak
7	Perhimpunan bergerak paksi y
8	Perhimpunan bergerak paksi z
9	Panel operasi
10	Pintu depan 2
11	Perhimpunan bergerak paksi x
12	Skrin sentuh operasi

02.

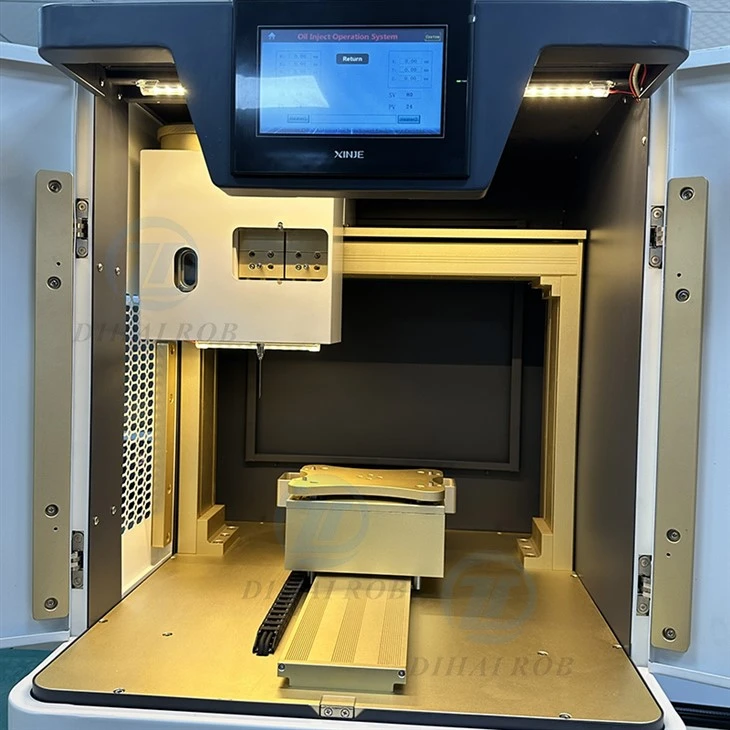

Semak jika komponen bergerak paksi X berada di kedudukan asal paling kiri, jika komponen bergerak paksi Y berada di kedudukan asal ke hadapan, dan jika komponen mengangkat paksi z berada di kedudukan asal atas; Sebelum demonstrasi, sila jangan letakkan dulang pengabut pada komponen paksi y untuk mengelakkan kerosakan tidak sengaja pada tiub jarum suntikan minyak. Seperti yang ditunjukkan dalam angka di sebelah kanan

03.

Tentukan kedudukan suntikan minyak:

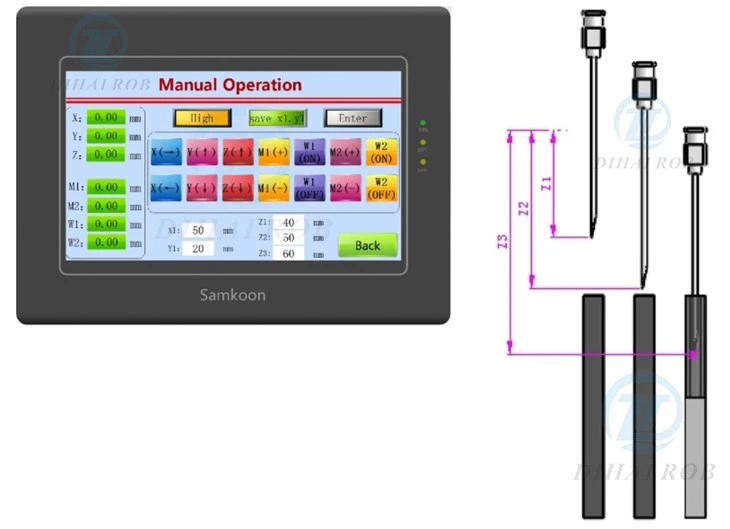

Gerakkan paksi x, y, dan z ke kedudukan suntikan minyak dari pengabut pertama. Apabila "Simpan X1, Y1" dipaparkan, klik kekunci "ENTER" untuk menyimpan koordinat permulaan semasa paksi x\/y.
Klik kunci togol lagi. Apabila "Simpan Z1" muncul, klik kekunci "ENTER" untuk menyimpan titik mengangkat tertinggi Z1 untuk suntikan minyak pada paksi z.
Mengendalikan paksi z untuk bergerak ke bawah. Apabila memerhatikan bahawa jarum mencapai bahagian atas pengabut dan tidak ada perlanggaran semasa pergerakan kanan kiri, klik kekunci togol. Apabila "Simpan Z2" muncul, klik kekunci "ENTER" untuk menyimpan ketinggian z2 z - paksi berhampiran bahagian atas pengabut.
Teruskan mengendalikan z - paksi untuk bergerak ke bawah. Perhatikan kedalaman suntikan minyak apabila jarum dimasukkan ke dalam pengabut. Klik kunci togol. Apabila "Simpan Z3" muncul, klik kekunci "ENTER" untuk menyimpan kedalaman suntikan minyak Z3 dari paksi z. Kemudian tetapan parameter kedudukan selesai, seperti yang ditunjukkan dalam angka tangan kanan.
